Partielle utladninger (PD) er elektriske utladninger som kun delvis bryter isolasjonen mellom to ledere med ulikt spenningspotensial, for eksempel fase og jord. De oppstår når den elektriske feltstyrken (målt i kV/mm) overgår den elektriske holdfastheten til materialet der utladningen oppstår, som for eksempel i en luftlomme.
PD anses som en viktig indikator for tidlig varsling av isolasjonsdegradering i høyspentkomponenter og er derfor viktig å teste for å kontrollere tilstanden til både nye og gamle høyspentkomponenter. PD-målinger kan oppdage feil som ellers ville ført til dielektrisk sammenbrudd.
Den mest kritiske typen PD, som oppstår i hulrom i isolasjonen og kan føre til elektrisk trevekst og til slutt gjennomslag.
Kan være lavfrekvente (ufarlig) på grunn av fukt eller smuss, eller høyfrekvente (kritisk) som oppstår innvendig i komponenter.
Ionisering rundt metalliske deler i gass, som vanligvis er ufarlig, men kan produsere ozon som bryter ned materialer i lukkede miljøer.
Måling av delutladning er en viktig diagnostisk metode for å overvåke helsen til elektriske komponenter, som høyspent-kabler, roterende maskiner (motor og Generator), transformator og switchgear, og forutsi eventuelle potensielle feil. Det er spesielt viktig i høyspente kraftanlegg. Her kan tidlig oppdagelse av partielle utladninger forhindre større feil og kostbare reparasjoner.
For å oppdage og forhindre PD i elektriske systemer, brukes ofte Isolasjons-overvåkningsteknologi. Dette inkluderer en rekke forskjellige teknikker for å overvåke systemene for tegn på PD-aktivitet, og for å identifisere eventuelle problemer før de fører til alvorlig skade eller nedetid.
Offline metode
Denne metoden brukes ved å koble ut utstyret som skal overvåkes, fra drift.
Online metode
PD aktiviteten varierer ofte avhengig av last, temperatur eller fuktighet. Permanent monterte PD målere gjør det mulig å følge med på utviklingen og trenden i sanntid, og over tid. Overvåkingen utføres uten å stanse driften i anlegget.
Følgende signaler eller varsler oppstår når PD aktivitet dannes og utvikles i elektrisk utstyr:

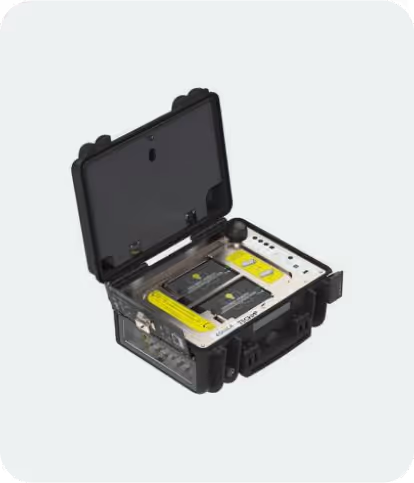

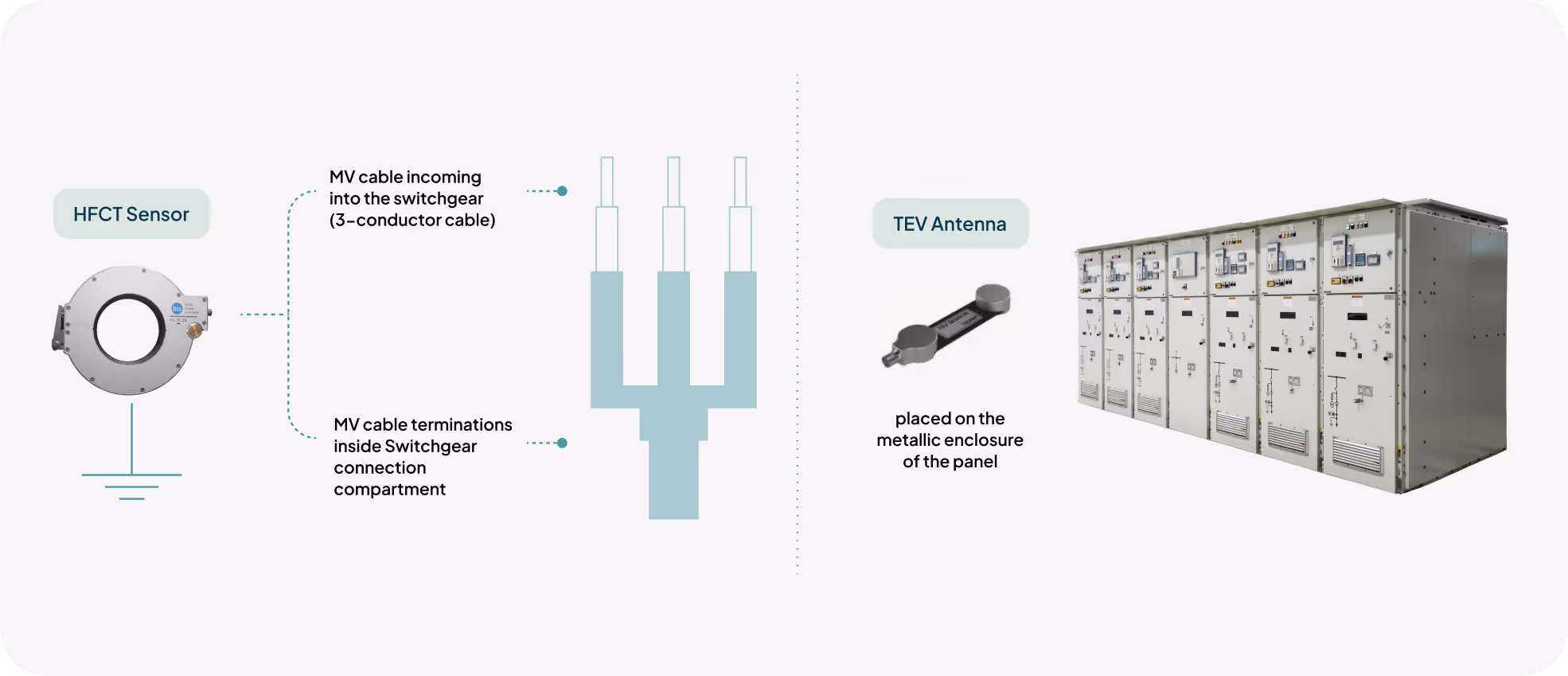

Varselsignalene kan oppdages av sensorer som HFCT Sensor og TEV antenna, og samles gjennom data aquisition unit Falcon og Aquila.
